什么是管道托架

点击数：4122024-06-20 09:08:28　来源：自创

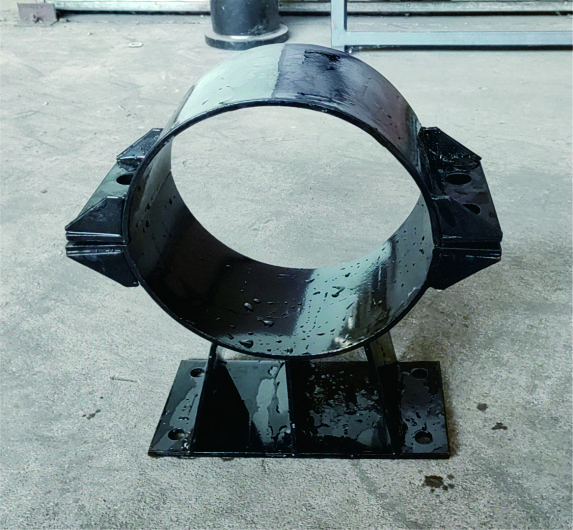

焊制管道托架，也称为管托或支座，是一种用于支撑管道或设备的重要产品。以下是关于焊制管道托架的详细回答：

一、管托的概述

管托属于支吊架的一种，主要作用是支撑管道或设备，并均衡管系作用力，限定管道位移。在管道体系设计时，准确选择和合理布局管托，可以有效改善管道的应力分布，减少对管架的作用力，确保管道体系的稳定运行，并延长其使用寿命。

二、管托的组成部分

1. 钢性骨架部分：管托的钢性骨架部分主要包括与管道接触和支撑等位置的钢材。这些钢材部分通过模具在大吨位压力机上冲压成型，形成隔热管托的“上、下瓦”，以尽可能减少组合件的焊缝数量，使产品外形美观、大方，且尺寸误差小。
2. 绝热材料部分：管托的绝热材料部分采用多种硅酸盐混合物为基础骨架原料，配以辅料，经过严格的配比、混合、静压、成型、烘干、检验等多道工艺加工而成。这种绝热材料具有硬度高、强度好、导热系数小等特点。
3. 相对滑动部分：对于滑动管托来说，底座与管托之间的摩擦系数是影响管托性能的一个重要指标。通常采用“SUS304”镜面板与改性聚四氟乙烯板相接触，以提高结合部位在大推力条件下的工作强度。

三、管托的类型

管托可以根据不同的需求分为多种类型，如滑动管托、导向管托、固定管托、保冷管托等。不同类型的管托在管道体系中的作用和安装方式也有所不同。

四、管托的安装

管托的安装通常采用叠起装配的方式，导轨可焊在基础上或用螺钉固定。首先安装上下半个管夹身，放上需固定的管子，再放上上半个管夹身，用螺钉固定，并通过防松盖板防止其转动。在安装过程中，需要注意避免直接焊接已装好管托的底板。

五、管托的防腐处理

由于管托通常安装于室外化工管廊上，工作环境恶劣，易受到大气腐蚀和化学物质腐蚀。因此，对管托进行防腐处理至关重要。常见的防腐处理措施包括烤漆工艺和浸渍镀锌。烤漆工艺选用优良的防腐漆料进行两遍以上喷烤处理；浸渍镀锌则是对管托组合件的整体外表面进行热法浸渍镀锌，锌层厚度一般可达0.7mm左右。

总之，焊制管道托架在管道体系中发挥着至关重要的作用。通过选择合适的管托类型、正确的安装方式和有效的防腐处理措施，可以确保管道体系的稳定运行并延长其使用寿命。
